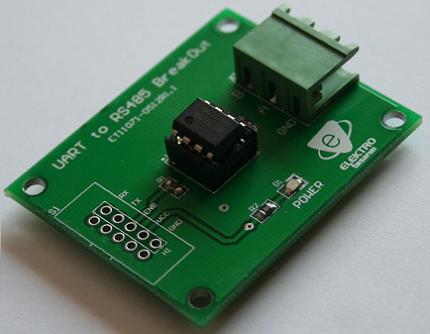

UART to RS485 Breakout
Özellikler
| 4.40€ |
- PCB boyutu: 50mm x 40mm
- Giriş gerilimini gösteren LED
- RS485 entegresi: SN75176
- UART için TX, RX ve Enable pinleri, RS485 için A, B ve GND pinleri
- Half duplex modda çalışma özelliği
- RS485 için pin aralığı 5.08mm olan klemensler
- UART için 1x5 pin header veya 2x5 IDC konnektörle kullanılabilme özelliği (pin aralığı 2.54mm)
Dökümanlar ve Uygulamalar
- UART to RS485 Breakout Teknik Dökümanı
Açıklama
UART to RS485 Breakout, uzun mesafe haberleşmelerinde sıklıkla kullanılan haberleşme yöntemlerinden olan RS485'i prototip veya profesyonel devrelerinize eklemeniz için tasarlanmıştır.
Üzerindeki LED sayesinde breakout'taki besleme geriliminin durumu anlaşılabilir.
Half duplex modda çalışabilen breakout'ta RS485 entegresi olarak SN75176 kullanılmıştır. SN75176 hakkında daha detaylı bilgi için: http://focus.ti.com/docs/prod/folders/print/sn75176a.html
UART bağlantısı için 1x5 pin header veya 2x5 IDC konnektör kullanılabilir (pin aralığı 2.54mm). UART için TX, RX ve ENB pinleri kullanılır. ENB pini, RS485 haberleşmesinin yönünü belirlemek için gereklidir. SN75176 entegresinin RE ve DE pinleri ENB'ye bağlıdır ve GND'ye pull-down durumdadır. RS485 bağlantısı için pin aralığı 5.08mm olan geçme klemens tercih edilmiştir. Breakout'a ait pinout UART to RS485 Breakout Teknik Dökümanındadır.
