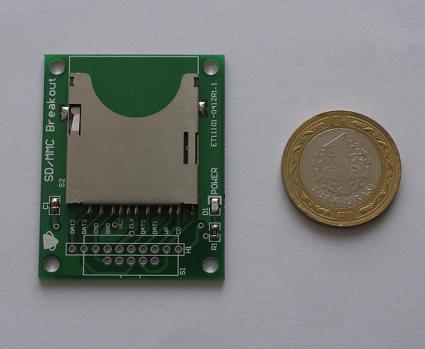

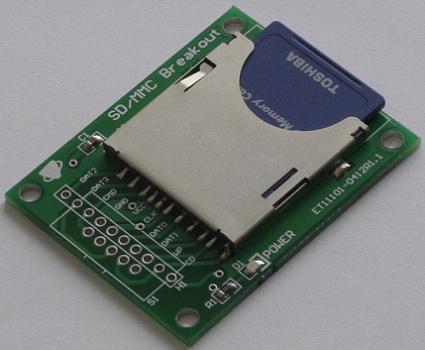

SD/MMC Breakout



Özellikler

 6.90€

- PCB boyutu: 50mm x 40mm

- Giriş gerilimini gösteren LED

- SPI ve SD modda kullanılabilir.

- Push-pull tipinde SD/MMC soketi

- 1x10 pin header veya 2x5 IDC konnektörle kullanılabilir

  (pin aralığı 2.54mm).



Dökümanlar ve Uygulamalar

- SD/MMC Breakout Teknik Dökümanı



Açıklama

SD/MMC Breakout, uygulama geliştirdiğiniz prototip veya profesyonel devrelerinize SD ve MMC bellek kartlarını eklemek için tasarlanmıştır.

Üzerindeki LED sayesinde breakout'taki besleme geriliminin durumu anlaşılabilir.

SD ve MMC kartlarda kullanılan tüm pinlere erişim sağlandığından SPI modda veya SD modda yazılım geliştirilebilir.

WP (write protect) pini ile bellek kartlarının yazmaya karşı korumalı olup olmadığı anlaşılır. Ayrıca CD (card detect) pini ile kart yuvasına bir kart yerleştirildiği bilgisine ulaşılabilir.

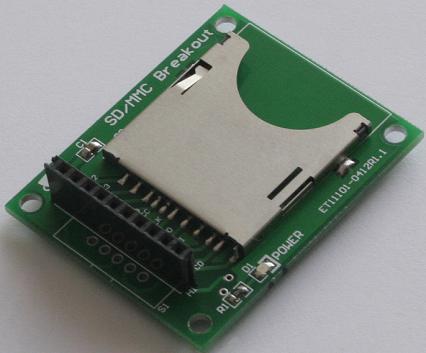

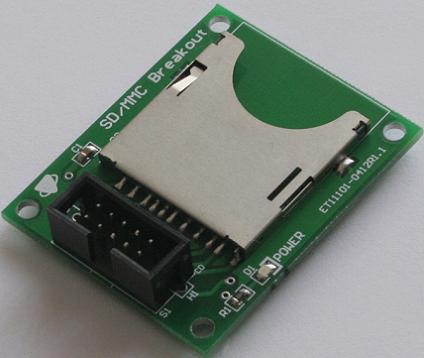

Breakout, pin aralığı 2.54mm olan 1x10 pin header veya 2x5 IDC konnektör lehimlenerek kullanılabilir. Breakout'a ait pinout SD/MMC Breakout Teknik Dökümanı'ndadır. Dökümanda parantez içinde belirtilen (CS, DI, DO, SCLK) pinleri SPI modda kullanılan pinleri belirtir.
